QV 检测介绍
潜望镜检测 · 管道口快速检测
潜望镜检测又称 QV 检测，是一种快速检测技术。利用可调节长度的控制杆将配置可调焦距的高清探头放入检查井中，工作人员在地面通过主控器实时录制并保存被检测对象的内部影像，可快捷抓取、保存缺陷图像。
QV 检测设备集成度高、小巧轻便，无需检测人员下井，作业效率高，是管道普查、养护巡查与应急排查中应用最广泛的快速检测手段，尤其适合对较短的排水管段与检查井口部进行快速影像获取。
技术原理
潜望镜成像工作原理
QV 检测系统主要由伸缩式控制杆、高清摄像头、强光照明灯与地面主控器组成。作业时将控制杆伸入检查井，探头在井口或管道口位置以适当角度对准待检部位，摄像头实时采集影像并通过信号线传输至地面主控器屏幕。
控制杆长度与探头焦距均可调节，配合强光照明，能够清晰显示管道裂纹、堵塞、淤积、错口等内部状况。通过键盘可录入检测信息，叠加显示并保存在视频画面中，缺陷图像可随时抓取留存，形成简洁直观的现场检测记录。
核心特点
工艺设备与作业要点
实时判读
工作人员在地面即可通过主控器查看影像，现场分析、现场判定，发现问题即时处理
操作简便
设备集成度高、小巧轻便，无需进入井内即可完成检测作业，单人即可操作
适用范围广
对管材无特殊要求，可适配多种管径管道检测，尤其适合较短排水管道与井口部位的快速检测
影像留存
缺陷图像可现场抓取保存，检测信息叠加显示并保存在视频画面中
效率高成本低
单井检测耗时短，适合大面积管网普查与周期性巡查
安全可靠
作业人员不进入有限空间，减少井下作业安全风险
施工流程
基于工艺原理的标准作业步骤
现场准备
检查井开盖，设置安全围护与警示标志，确认检测孔位与作业环境
探头入井
利用可调节控制杆将高清探头放入检查井或隐蔽空间，调整角度对准待检部位
实时录制
开启地面主控器，实时录制并保存被检测对象的内部影像
抓取缺陷
发现裂纹、堵塞、错口等缺陷时快捷抓取、保存缺陷图像，键盘录入检测信息并叠加显示
移动检测
变换探头角度与位置，对井壁、井底、管道口部进行多方位扫描记录
输出成果
保存视频影像资料与缺陷图像，形成管道内部状况记录表
技术参数
典型设备参数（以现场设备为准）
| 控制杆长度 | 可调节，最长约 6-8m |
|---|---|
| 摄像头 | 高清彩色摄像头，可调焦距，光学变焦 ≥ 10 倍 |
| 照明 | 高亮 LED 强光灯，亮度多档可调 |
| 录像分辨率 | 1080P 高清录像 |
| 信息叠加 | 键盘录入检测信息，叠加显示并保存在视频画面中 |
| 适用管径 | DN100 及以上，井口可观测范围 |
| 作业模式 | 井口站立作业，无需下井 |
适用场景
原文适用说明
QV 检测主要适应于设备安放在管道口位置进行的快速检测，对于较短的排水管可以得到较为清晰的影像资料。通过操纵杆将高倍摄像头放入检查井或隐蔽空间，能够清晰地显示管道裂纹、堵塞等内部状况。
QV 检测对检测的管道管材没有特殊要求，适用于各种管径的管道检测，广泛用于排水管网普查、雨污混接调查、管网竣工验收、管线隐患快速排查以及 CCTV 检测前的初步筛查等场景。
技术优势
为何选择 QV 检测
快速高效
潜望镜检测是一种快速检测技术，单点作业仅需数分钟，适合大范围快速普查
精准抓取
可快捷抓取、保存缺陷图像，通过键盘录入检测信息，叠加显示并保存在视频画面中
灵活轻便
设备集成度高、小巧轻便，适应狭窄路段、井口受限等复杂现场
零下井风险
作业人员全程地面操作，避免有限空间作业风险，安全保障更充分
适用管径与条件
快速识别适用性

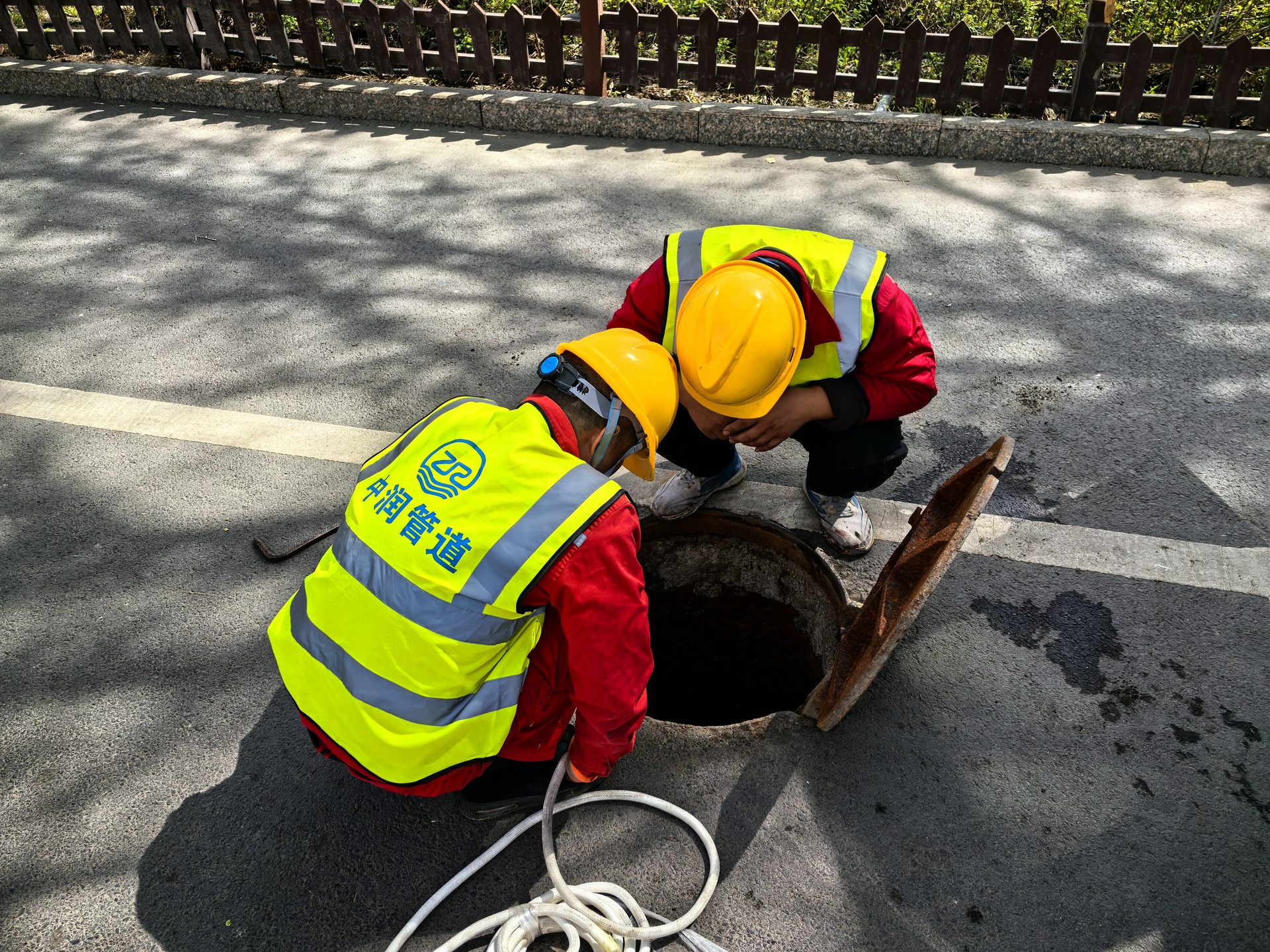

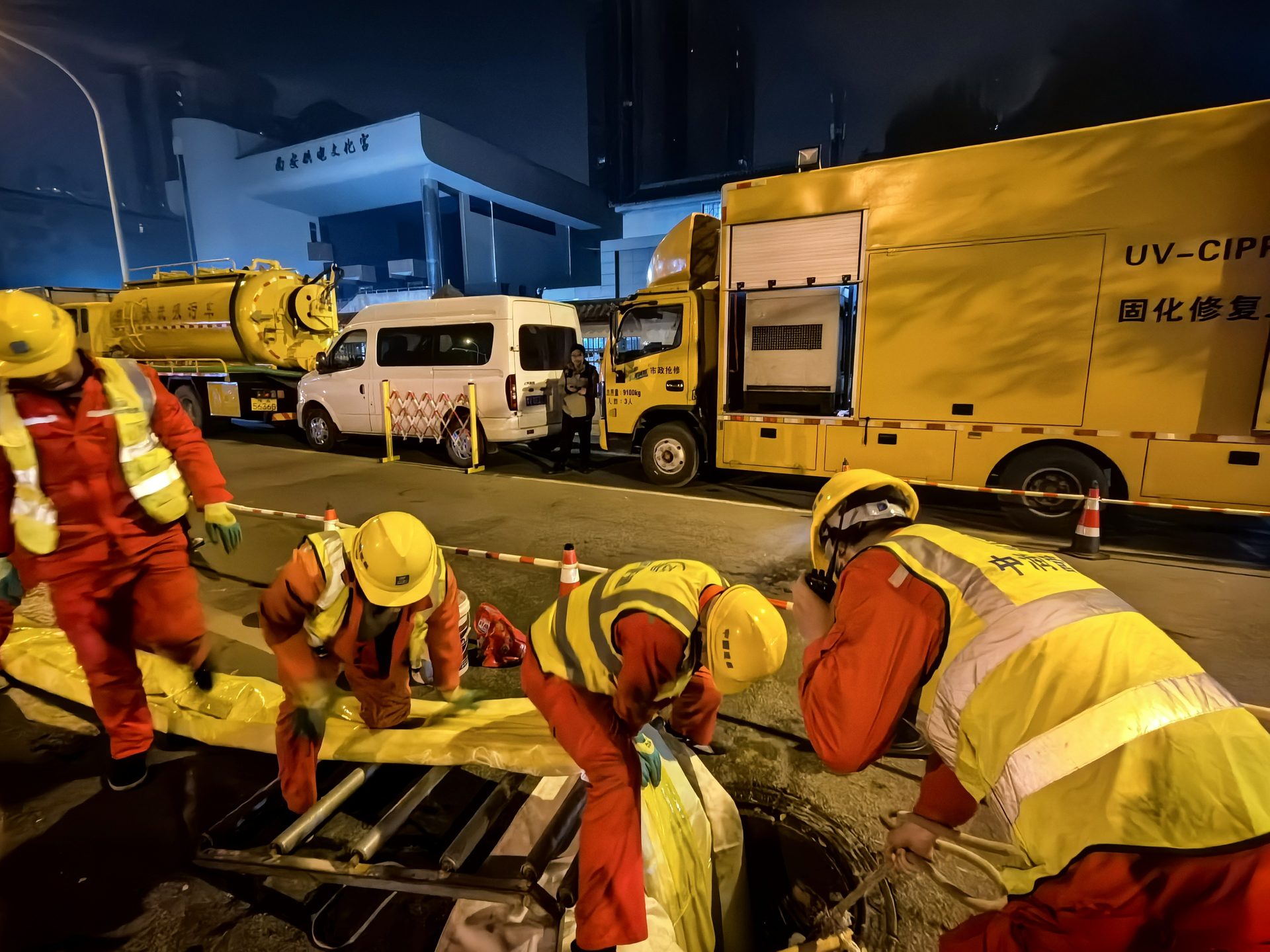

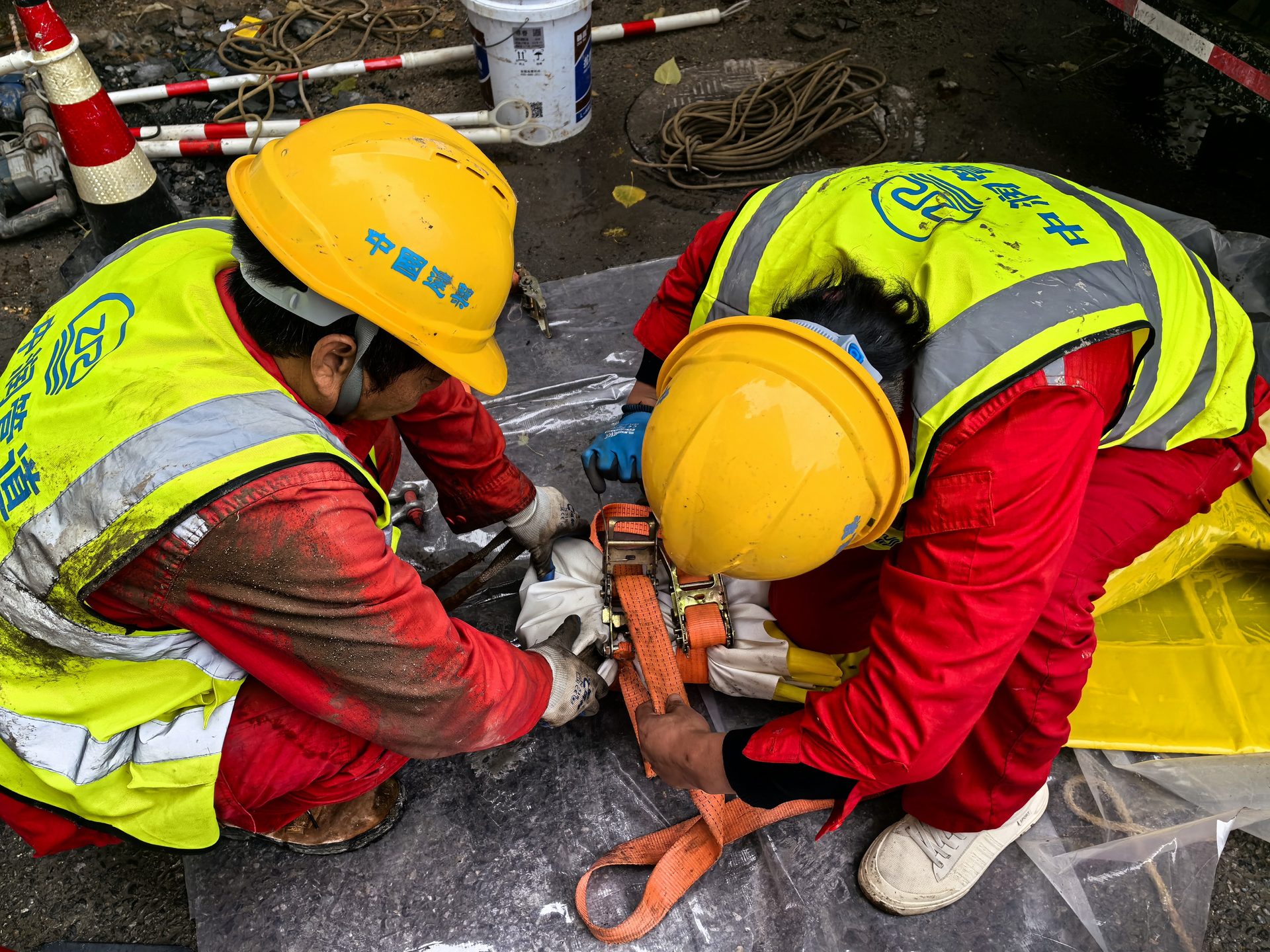

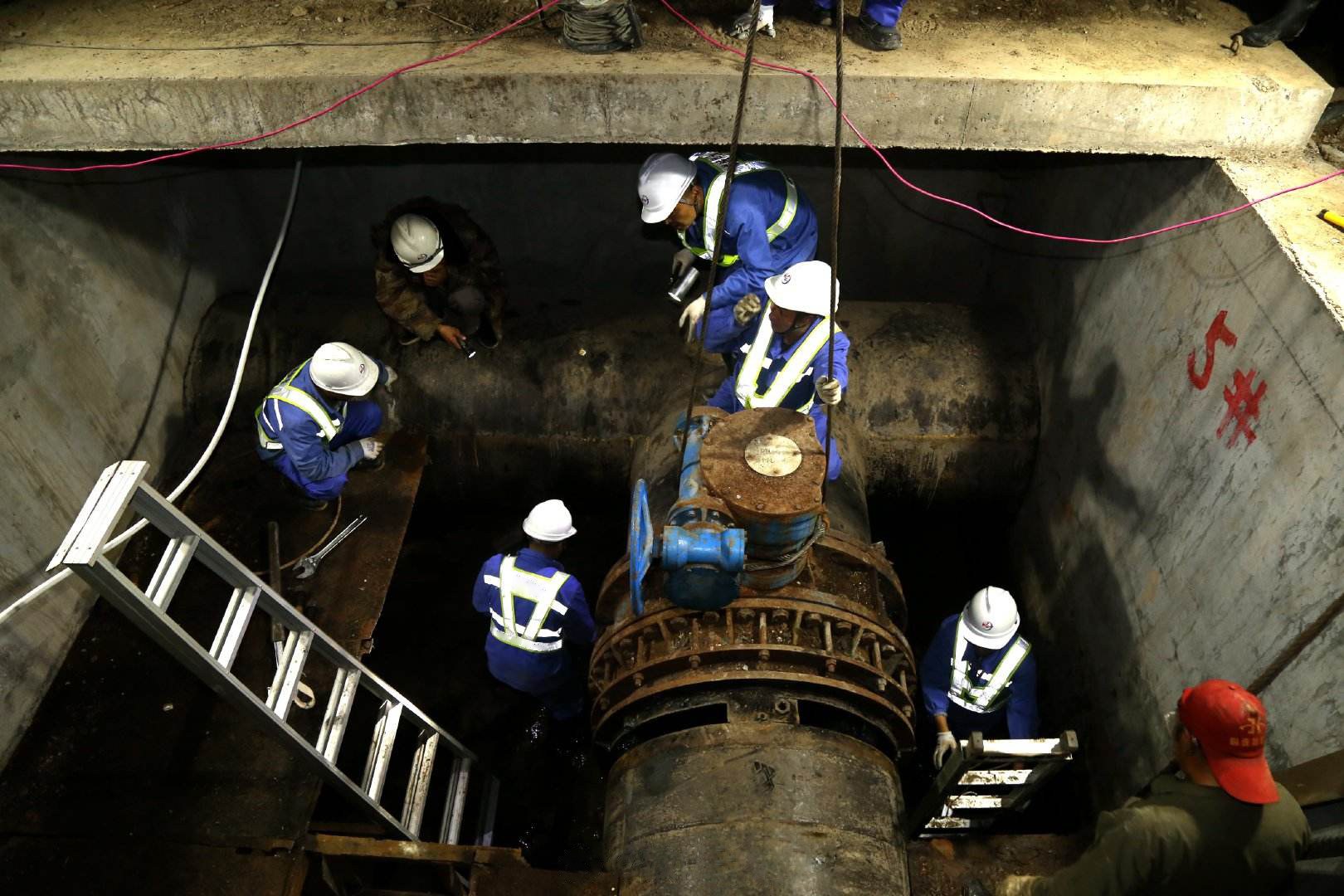

工程案例图集
现场作业实录
注意事项
施工与安全要点
作业前应确认井口周边安全，设置围护与交通警示；开盖后先进行井内有毒有害气体快速检测，确认安全后再进行探头作业。控制杆伸入井内时应缓慢操作，避免碰撞井壁损坏探头。
QV 检测只能获取管道口部有限范围的影像，对于管道中后段状况需配合 CCTV 检测或声纳检测补充；遇井内水位过高、影像模糊时，应记录情况并安排预处理后复测。
验收标准
成果交付与质量要求
| 成果文件 | QV 检测录像、缺陷图像抓拍、管道口部状况记录表 |
|---|---|
| 影像质量 | 画面清晰、照明充足，缺陷部位可辨识 |
| 信息标注 | 检测信息（井号、管段、方向、时间）叠加显示完整 |
| 覆盖要求 | 井壁、井底、管道口部多方位影像齐全 |
| 成果提交 | 影像电子文件与记录表同步交付 |
